产品详情
带状中心束管光缆产品系列
产品应用：
该光缆适用于接入网尤其是主干环路中布线
该光缆适合采用管道及非自承式架空等敷设方式
产品特点：
光纤密度大；
优异的防水性能；
良好的温度性能；
四根钢丝提供更加优异的机械性能；
光缆尺寸小，敷设更方便，节约成本。
使用温度：-40℃～﹢70℃
传输性能
| 光纤类型 | 62.5μm（OM1） 850nm/1300nm | 50μm（OM2） 850nm/1300nm | G.652 1310nm/1550nm | G.655 1550nm/1625nm |
| 衰减最大值（dB/km） | 3.5/1.5 | 3.5/1.5 | 0.36/0.22 | 0.22/0.26 |
| 衰减典型值（dB/km） | 3.5/1.5 | 3.0/1.0 | 0.35/0.21 | 0.21/0.24 |
注：也可提供用户需求的其他光纤
GYDXTW

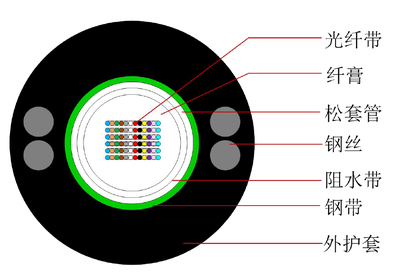

产品结构图：
产品描述：
GYDXTW （光纤带、中心管结构、钢聚乙烯粘接护套）
执行标准：
YD/T 981.2-2009 接入网用光纤带光缆
技术参数（典型值）：
| 芯数 | 结构 | 外径（mm） | 重量（kg/km） | 拉伸力（N） 长期 短期 | 压扁力（N） 长期 短期 | 弯曲半径（mm） 静态 动态 | |||
| 48 | 中心管 | 13.0 | 165 | 600 | 1500 | 300 | 1000 | 10D | 20D |
| 60 | 中心管 | 13.9 | 185 | 600 | 1500 | 300 | 1000 | 10D | 20D |
| 72 | 中心管 | 13.9 | 185 | 600 | 1500 | 300 | 1000 | 10D | 20D |
| 84 | 中心管 | 14.4 | 195 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 96 | 中心管 | 14.4 | 195 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 108 | 中心管 | 15.1 | 215 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 120 | 中心管 | 15.1 | 215 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 132 | 中心管 | 15.7 | 230 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 144 | 中心管 | 15.7 | 230 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 168 | 中心管 | 16.4 | 250 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 192 | 中心管 | 16.9 | 270 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
| 216 | 中心管 | 17.5 | 280 | 600 | 0.8G | 300 | 1000 | 10D | 20D |
注
D指光缆直径；
可根据客户需求调整相应技术参数；
可根据客户需求调整阻水方式等；
可根据客户的需求进行阻燃、防鼠和防蚁等光缆的具体设计。
